PALETOVÝ REGÁL B11 L = 14010 MM 75 PALIET - 700 KG 0 + 4

Podrobný popis

Sada B11 obsahuje:

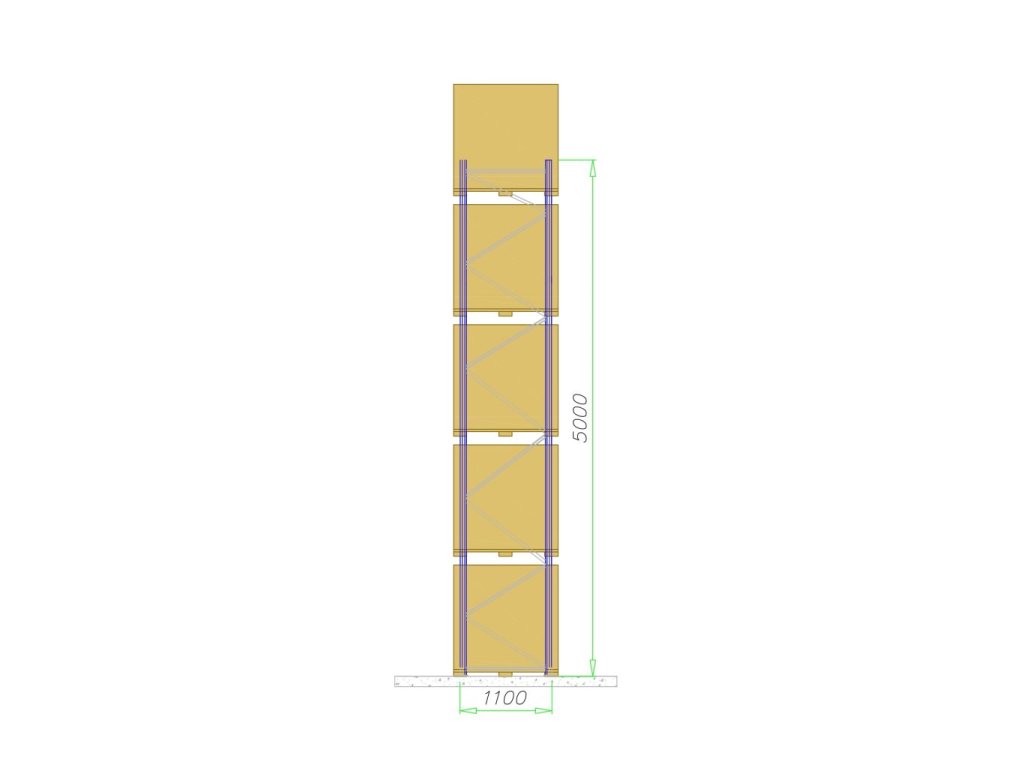

• 6 kompletných rámov, výška 5000 mm x hĺbka 1100 mm
• 40 nosníkov (traverz) 2700 mm, nosnosť 3x700 kg
• 24 kotiev 120 mm pozink
• 6 1mm pozinkovaných vyrovnávacích podložiek
• 3 3 mm pozinkované vyrovnávacie podložky
• Samolepky s nosnosťou 3x700 kg

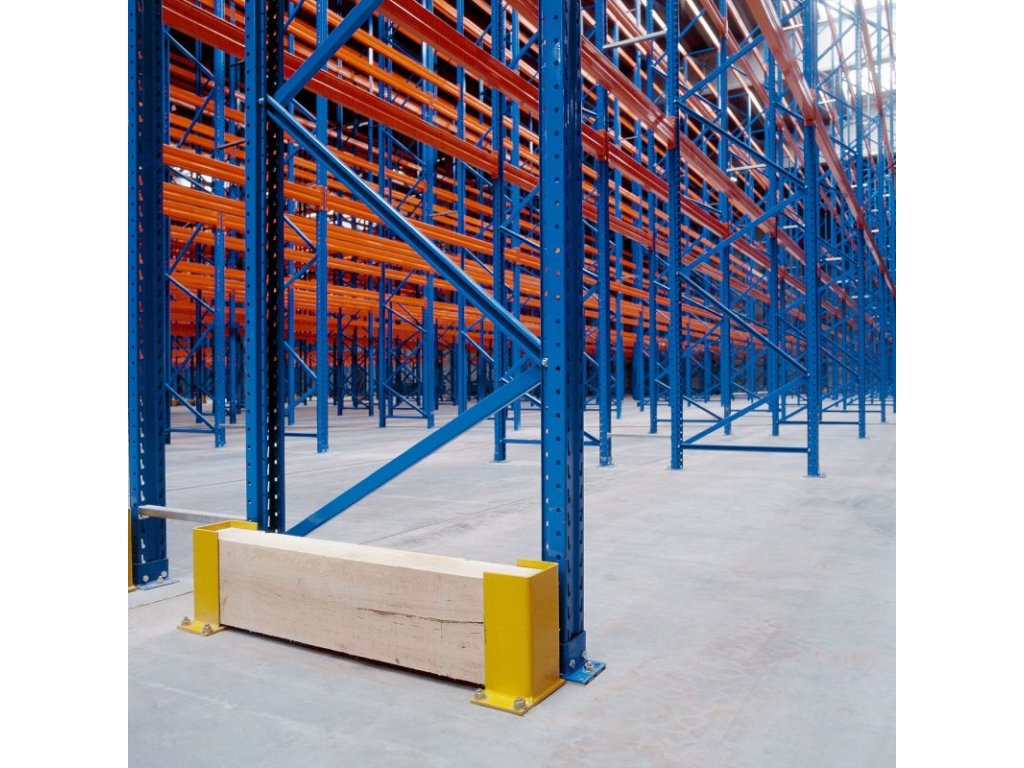

• Ochrana lúčov
• CE vyhlásenie o zhode
• Návod na montáž paletového regálu
• Náter: kvalitný epoxidový náter
• Nastavenie úrovne v krokoch po 50 mm
• 5-ročná záruka

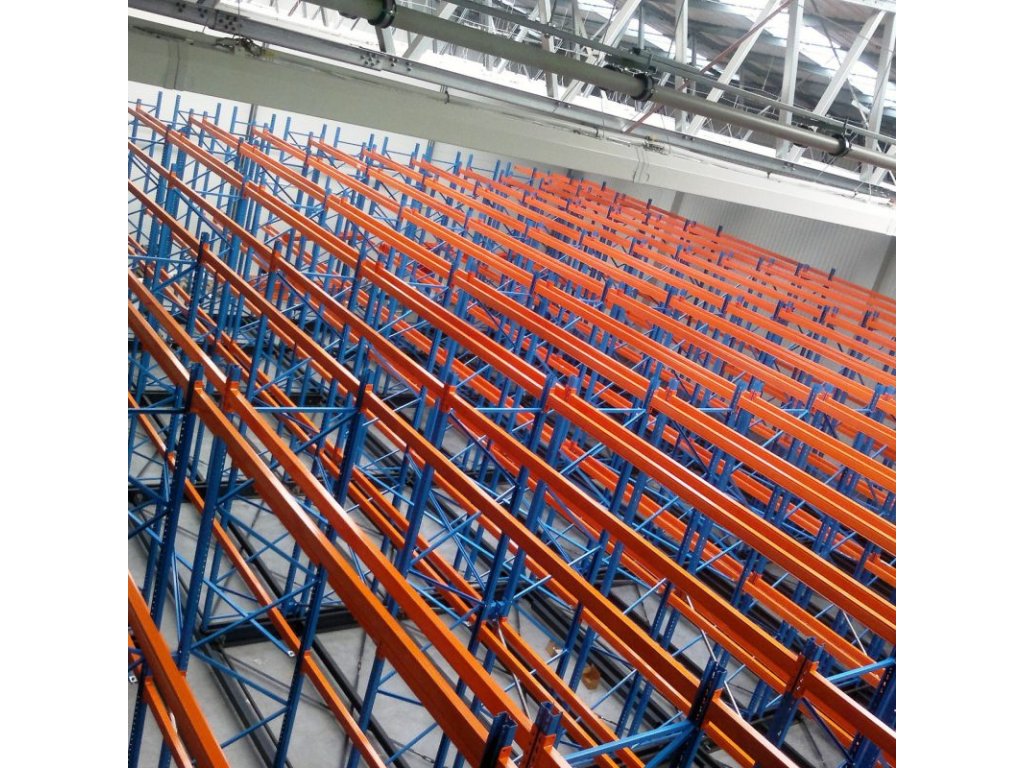

Systém na skladovanie ľahkých a ťažkých paliet

Jeho charakteristické vlastnosti sú: bezpečná a stabilná konštrukcia (bezpečnostný faktor 1,4), vysoká kvalita a široká škála príslušenstva. To umožňuje optimálne plánovanie skladu v súlade s individuálnymi potrebami užívateľa.

Nosný rám - zložený z dvoch stĺpikov, diagonálnych výstuh a pätiek, zaisťujúcich vynikajúcu tuhosť vo vzpere a ohybovo-torznú tuhosť. Rámy sú priskrutkované, čo prináša nízke náklady na opravu v prípade poškodenia vysokozdvižnými vozíkmi. Každé spojenie je zabezpečené samosvornou maticou. Rôznorodosť rámov umožňuje optimalizovať konštrukciu a dosahovať výšky až 30 m a nosnosť rozpätí až 45 ton. Stĺp - za studena ohýbaný, pracovne spevnený, 12 záhybov zaisťujúcich mimoriadnu tuhosť, šírka 85 mm, hrúbka plechu od 1,75 mm do 2 mm.

 Vystuženie (uhlopriečky) - spájané skrutkami s polouzavretým profilom, vyrobené z pozinkovaného plechu.

 Zliatiny - pozinkované, žiarovo zinkované, zakaždým prevedené na zaťaženie prenášané zo stĺpa na podlahu pre rovnomerné rozloženie zaťaženia. Každá noha je pripevnená k podlahe pomocou veľmi odolnej kotvy M12x100.

Nosník - zložený z uzavretých profilov a spojok so špeciálnymi háčikmi.

Perforácia - špeciálna perforácia, ktorú je možné vyrobiť len na numerických strojoch, s veľmi malou toleranciou spracovania, poskytujúca mimoriadnu tuhosť konštrukcie.

Ukazovateľ kvality pre regály : ISO 14001, ISO 9001, ISO 9002 certifikát.

Výpočty pevnosti pre regály:

Všetky statické výpočty konštrukcie ako aj umiestnenie a rozmery regálov boli vykonané v súlade s FEM 10.3.01 a FEM 10.2.03
