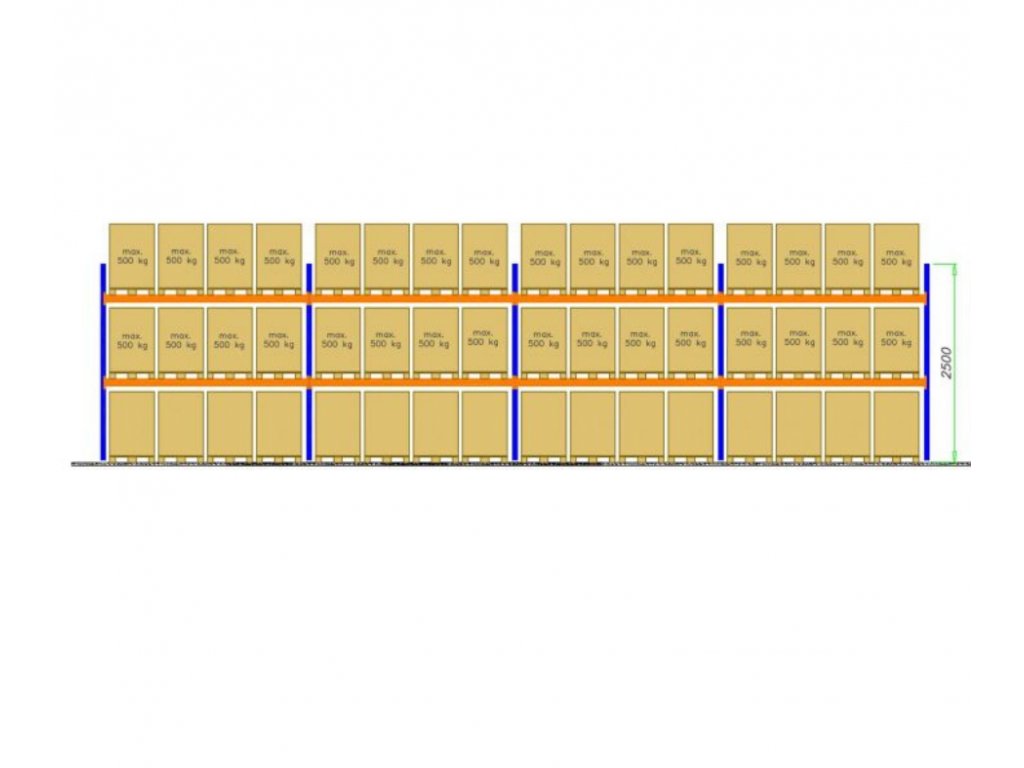

PALETOVÝ REGÁL B3 L = 14825 MM 48 PALIET - 500 KG 0 + 2

Podrobný popis

Súprava B3 obsahuje:

• 5 kompletných rámov, výška 2500 mm x hĺbka 1100 mm
• 16 nosníkov (traverz) 3600 mm, nosnosť 4x500 kg
• 10 kotiev 120 mm pozink
• 5 1 mm pozinkovaných vyrovnávacích blokov
• 3 3 mm pozinkované vyrovnávacie podložky
• Samolepky s nosnosťou 4x500 kg
• Ochrana lúčov
• CE vyhlásenie o zhode
• Návod na montáž paletového regálu
• Náter: kvalitný epoxidový náter
• Nastavenie úrovne v krokoch po 50 mm
• Záruka: 5 rokov

Systém na skladovanie ľahkých a ťažkých paliet. Jeho charakteristické vlastnosti sú: bezpečná a stabilná konštrukcia (bezpečnostný faktor 1,4), vysoká kvalita a široká škála príslušenstva. To umožňuje optimálne plánovanie skladu v súlade s individuálnymi potrebami užívateľa.

Nosný rám - zložený z dvoch stĺpikov, diagonálnych výstuh a pätiek, zaisťujúcich vynikajúcu tuhosť vo vzpere a ohybovo-torznú tuhosť. Rámy sú priskrutkované, čo prináša nízke náklady na opravu v prípade poškodenia vysokozdvižnými vozíkmi. Každé spojenie je zabezpečené samosvornou maticou. Rôznorodosť rámov umožňuje optimalizovať konštrukciu a dosahovať výšky až 30 m a nosnosť rozpätí až 45 ton.

Stĺp - za studena ohýbaný, pracovne spevnený, 12 záhybov zaisťujúcich mimoriadnu tuhosť, šírka 85 mm, hrúbka plechu od 1,75 mm do 2 mm.

Vystuženie (uhlopriečky) - spájané skrutkami s polouzavretým profilom, vyrobené z pozinkovaného plechu.

Zliatiny - pozinkované, žiarovo zinkované, zakaždým prevedené na zaťaženie prenášané zo stĺpa na podlahu pre rovnomerné rozloženie zaťaženia. Každá noha je pripevnená k podlahe pomocou veľmi odolnej kotvy M12x100.

Nosník - zložený z uzavretých profilov a spojok so špeciálnymi háčikmi.

Perforácia - špeciálna perforácia, ktorú je možné vyrobiť len na numerických strojoch, s veľmi malou toleranciou spracovania, poskytujúca mimoriadnu tuhosť konštrukcie.

Ukazovatele kvality pre regály : ISO 14001, ISO 9001, ISO 9002 certifikát.

Výpočty pevnosti pre regály:

Všetky statické výpočty konštrukcie ako aj rozmiestnenia a rozmerov regálov boli vykonané v súlade s normami FEM 10.3.01 a FEM 10.2.03.
